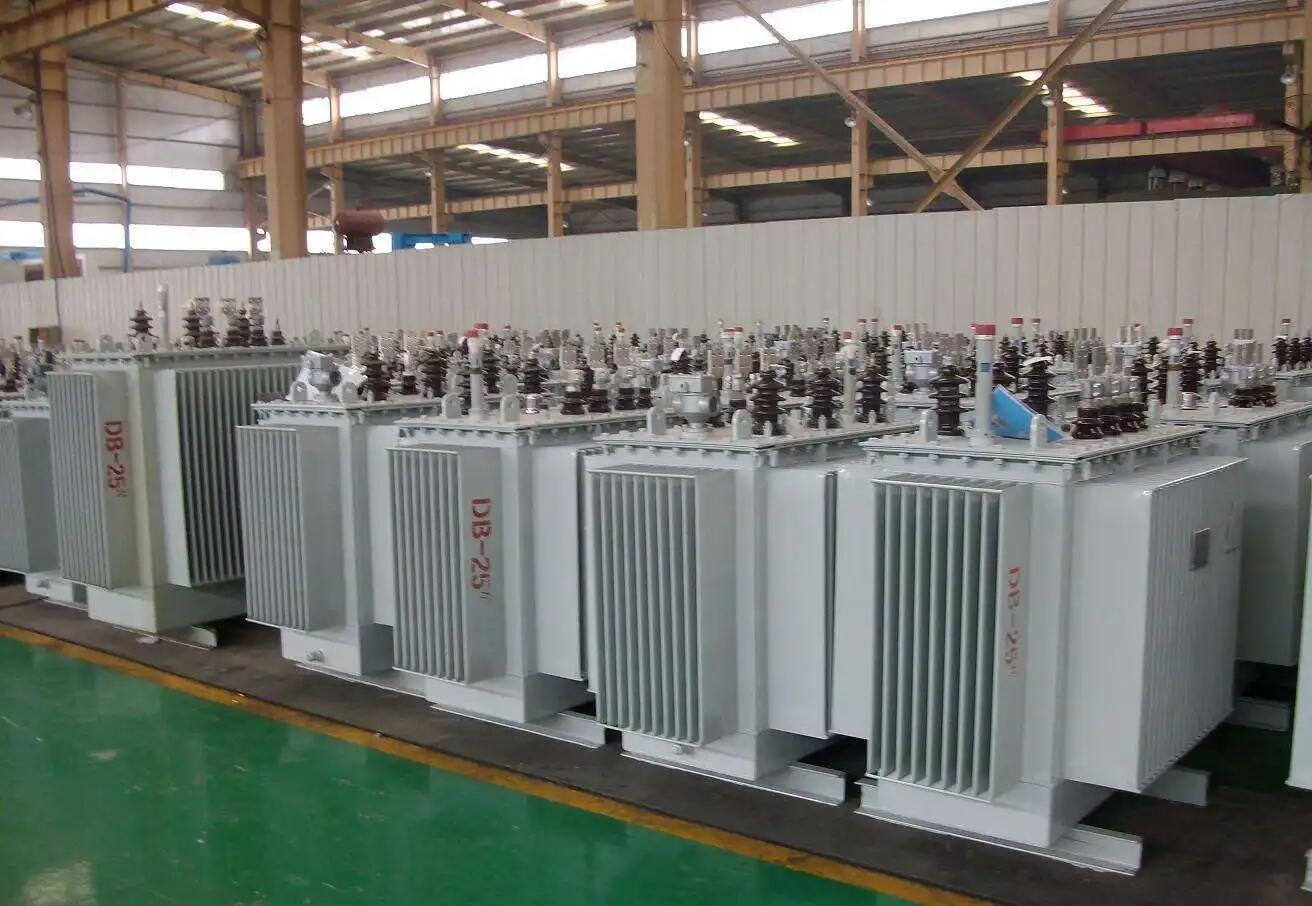

Масляные трансформаторы имеют цилиндрические обмотки низкого напряжения, намотанные медной фольгой, обмотки высокого напряжения с многослойной цилиндрической структурой, самоконтрящееся крепление, вакуумную фильтрацию масла и гофрированный лист для маслобака. Эти функции минимизируют влажность, снижают затраты на техническое обслуживание и продлевают срок службы трансформатора.
Эксплуатационные характеристики масляного трансформатора:
а. За исключением медных проводов малой мощности, обмотки низкого напряжения масляных трансформаторов обычно имеют цилиндрическую конструкцию, намотанную медной фольгой; Обмотки высокого напряжения имеют многослойную цилиндрическую структуру, чтобы сбалансировать распределение ампер-витков обмоток и уменьшить утечку магнитного потока. Маленький размер, высокая механическая прочность и высокая устойчивость к короткому замыканию.
б. Железный сердечник и обмотки имеют меры крепления. Детали крепления, такие как высота корпуса и низковольтные провода, оснащены самоконтрящимися контргайками. Он имеет неподвешенную конструкцию и может выдерживать вибрацию при транспортировке.
в. Катушки и железный сердечник подвергаются вакуумной сушке, а трансформаторное масло подвергается вакуумной фильтрации масла и процессам заполнения маслом, чтобы минимизировать влажность внутри трансформатора.
д. В масляном баке используется гофрированный лист, который имеет функцию дыхания для компенсации изменения объема масла, вызванного изменениями температуры. Поэтому в этом изделии нет маслорасширителя, что, очевидно, уменьшает высоту трансформатора.
е. Поскольку гофрированный лист заменяет маслорасширитель, трансформаторное масло изолировано от внешнего мира, что эффективно предотвращает попадание кислорода и влаги и снижение эффективности изоляции.
ф. На основе вышеуказанных пяти показателей производительности гарантируется, что масляный трансформатор не требует замены масла во время нормальной работы, что значительно снижает затраты на техническое обслуживание трансформатора и продлевает срок службы трансформатора.
Стандарты реализации масляного трансформатора
а. GB1094.1～2-1996, GB1094.3,.5-2003 силовой трансформатор;
б. Технические параметры и требования трехфазного масляного силового трансформатора GB/T6451-1999.
Анализ отказов масляных трансформаторов
К частым неисправностям трансформаторов во время эксплуатации относятся неисправности обмоток, вводов, переключателей ответвлений, железных сердечников, топливных баков и других принадлежностей.
1. Выход из строя обмотки
В основном к ним относятся межвитковое замыкание, заземление обмоток, межфазное замыкание, обрыв проводов и открытая сварка соединений и т. д.
2. Выход из строя корпуса
В корпусе трансформатора скапливается грязь, вызывающая пробой загрязнения во время сильного тумана или небольшого дождя, вызывающее однофазное заземление или межфазное короткое замыкание на высоковольтной стороне трансформатора.
3. Серьезная утечка
Если во время работы трансформатора наблюдается серьезная утечка масла или постоянная утечка из поврежденного участка, так что уровень масла больше не виден на указателе уровня масла, трансформатор следует немедленно отключить для устранения утечки и дозаправки. К причинам утечки масла из трансформатора относятся трещины или заклеенные сварные швы. Детали вышли из строя, а топливный бак подвергся сильной коррозии и повреждениям из-за вибрации и внешнего воздействия в процессе эксплуатации.
4. Неисправность переключателя ответвлений.
К частым неисправностям относятся плохой контакт или неточное положение переключателя ответвлений, оплавление и подгорание контактной поверхности, а также разряд межфазных контактов или разряд каждого отвода.
Приложение
Наша продукция может использоваться в энергетике, горнодобывающей промышленности, авиационной промышленности, нефтяной промышленности, мостостроении и т. д.
